在本教程中，我们将使用 TensorFlow (Keras API) 实现一个用于多分类任务的深度学习模型，该任务需要对阿拉伯语手写字符数据集进行识别。

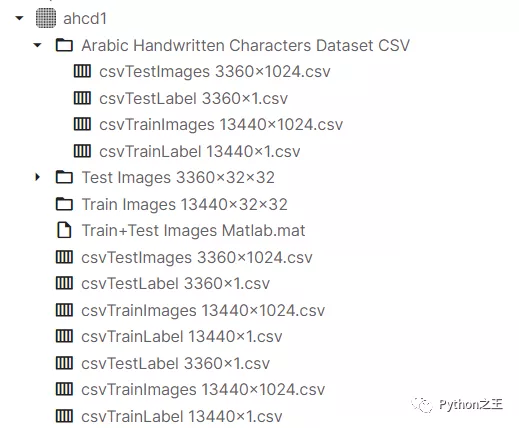

数据集下载地址：https://www.kaggle.com/mloey1/ahcd1
数据集介绍
该数据集由 60 名参与者书写的16,800 个字符组成，年龄范围在 19 至 40 岁之间，90% 的参与者是右手。
每个参与者在两种形式上写下每个字符(从“alef”到“yeh”)十次，如图 7(a)和 7(b)所示。表格以 300 dpi 的分辨率扫描。使用 Matlab 2016a 自动分割每个块以确定每个块的坐标。该数据库分为两组：训练集(每类 13,440 个字符到 480 个图像)和测试集(每类 3,360 个字符到 120 个图像)。数据标签为1到28个类别。在这里，所有数据集都是CSV文件，表示图像像素值及其相应标签，并没有提供对应的图片数据。
导入模块
importnumpyasnpimportpandasaspd#允许对dataframe使用display（）fromIPython.displayimportdisplay#导入读取和处理图像所需的库importcsvfromPILimportImagefromscipy.ndimageimportrotate
读取数据
#训练数据imagesletters_training_images_file_path=\”../input/ahcd1/csvTrainImages13440x1024.csv\”#训练数据labelsletters_training_labels_file_path=\”../input/ahcd1/csvTrainLabel13440x1.csv\”#测试数据images和labelsletters_testing_images_file_path=\”../input/ahcd1/csvTestImages3360x1024.csv\”letters_testing_labels_file_path=\”../input/ahcd1/csvTestLabel3360x1.csv\”#加载数据training_letters_images=pd.read_csv(letters_training_images_file_path,header=None)training_letters_labels=pd.read_csv(letters_training_labels_file_path,header=None)testing_letters_images=pd.read_csv(letters_testing_images_file_path,header=None)testing_letters_labels=pd.read_csv(letters_testing_labels_file_path,header=None)print(\”%d个32×32像素的训练阿拉伯字母图像。\”%training_letters_images.shape[0])print(\”%d个32×32像素的测试阿拉伯字母图像。\”%testing_letters_images.shape[0])training_letters_images.head()
13440个32×32像素的训练阿拉伯字母图像。3360个32×32像素的测试阿拉伯字母图像。

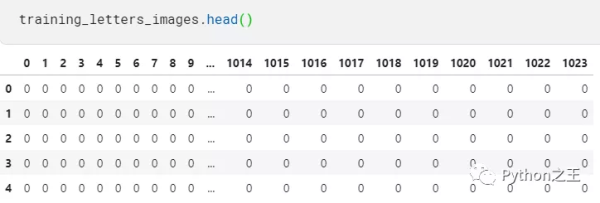

查看训练数据的head
np.unique(training_letters_labels)array([1,2,3,4,5,6,7,8,9,10,11,12,13,14,15,16,17,18,19,20,21,22,23,24,25,26,27,28],dtype=int32)
下面需要将csv值转换为图像，我们希望展示对应图像的像素值图像。
defconvert_values_to_image(image_values,display=False):image_array=np.asarray(image_values)image_array=image_array.reshape(32,32).astype(\’uint8\’)#原始数据集被反射，因此我们将使用np.flip翻转它，然后通过rotate旋转，以获得更好的图像。image_array=np.flip(image_array,0)image_array=rotate(image_array,-90)new_image=Image.fromarray(image_array)ifdisplay==True:new_image.show()returnnew_imageconvert_values_to_image(training_letters_images.loc[0],True)
这是一个字母f。
下面，我们将进行数据预处理，主要进行图像标准化，我们通过将图像中的每个像素除以255来重新缩放图像，标准化到[0，1]
training_letters_images_scaled=training_letters_images.values.astype(\’float32\’)/255training_letters_labels=training_letters_labels.values.astype(\’int32\’)testing_letters_images_scaled=testing_letters_images.values.astype(\’float32\’)/255testing_letters_labels=testing_letters_labels.values.astype(\’int32\’)print(\”Trainingimagesoflettersafterscaling\”)print(training_letters_images_scaled.shape)training_letters_images_scaled[0:5]
输出如下
Trainingimagesoflettersafterscaling(13440,1024)
从标签csv文件我们可以看到，这是一个多类分类问题。下一步需要进行分类标签编码，建议将类别向量转换为矩阵类型。

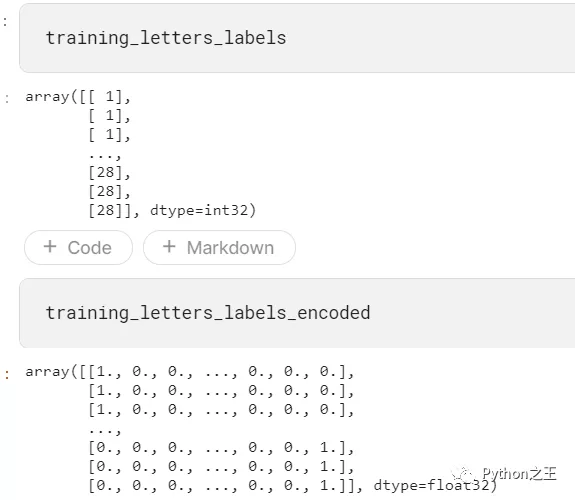

输出形式如下：将1到28，变成0到27类别。从“alef”到“yeh”的字母有0到27的分类号。to_categorical就是将类别向量转换为二进制(只有0和1)的矩阵类型表示
在这里，我们将使用keras的一个热编码对这些类别值进行编码。
一个热编码将整数转换为二进制矩阵，其中数组仅包含一个“1”，其余元素为“0”。
fromkeras.utilsimportto_categorical#onehotencodingnumber_of_classes=28training_letters_labels_encoded=to_categorical(training_letters_labels-1,num_classes=number_of_classes)testing_letters_labels_encoded=to_categorical(testing_letters_labels-1,num_classes=number_of_classes)
#(13440,1024)
下面将输入图像重塑为32x32x1，因为当使用TensorFlow作为后端时，Keras CNN需要一个4D数组作为输入，并带有形状(nb_samples、行、列、通道)
其中 nb_samples对应于图像(或样本)的总数，而行、列和通道分别对应于每个图像的行、列和通道的数量。
#reshapeinputletterimagesto32x32x1training_letters_images_scaled=training_letters_images_scaled.reshape([-1,32,32,1])testing_letters_images_scaled=testing_letters_images_scaled.reshape([-1,32,32,1])print(training_letters_images_scaled.shape,training_letters_labels_encoded.shape,testing_letters_images_scaled.shape,testing_letters_labels_encoded.shape)#(13440,32,32,1)(13440,28)(3360,32,32,1)(3360,28)
因此，我们将把输入图像重塑成4D张量形状(nb_samples，32，32，1)，因为我们图像是32×32像素的灰度图像。
#将输入字母图像重塑为32x32x1training_letters_images_scaled=training_letters_images_scaled.reshape([-1,32,32,1])testing_letters_images_scaled=testing_letters_images_scaled.reshape([-1,32,32,1])print(training_letters_images_scaled.shape,training_letters_labels_encoded.shape,testing_letters_images_scaled.shape,testing_letters_labels_encoded.shape)

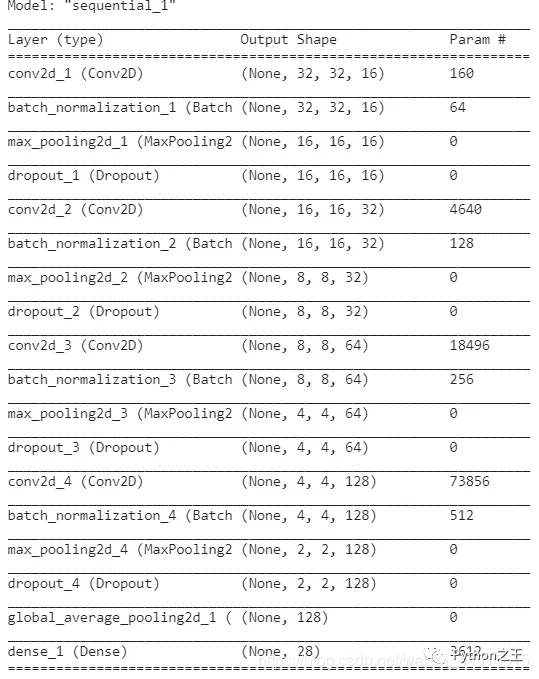

设计模型结构
fromkeras.modelsimportSequentialfromkeras.layersimportConv2D,MaxPooling2D,GlobalAveragePooling2D,BatchNormalization,Dropout,Densedefcreate_model(optimizer=\’adam\’,kernel_initializer=\’he_normal\’,activation=\’relu\’):#createmodelmodel=Sequential()model.add(Conv2D(filters=16,kernel_size=3,padding=\’same\’,input_shape=(32,32,1),kernel_initializer=kernel_initializer,activation=activation))model.add(BatchNormalization())model.add(MaxPooling2D(pool_size=2))model.add(Dropout(0.2))model.add(Conv2D(filters=32,kernel_size=3,padding=\’same\’,kernel_initializer=kernel_initializer,activation=activation))model.add(BatchNormalization())model.add(MaxPooling2D(pool_size=2))model.add(Dropout(0.2))model.add(Conv2D(filters=64,kernel_size=3,padding=\’same\’,kernel_initializer=kernel_initializer,activation=activation))model.add(BatchNormalization())model.add(MaxPooling2D(pool_size=2))model.add(Dropout(0.2))model.add(Conv2D(filters=128,kernel_size=3,padding=\’same\’,kernel_initializer=kernel_initializer,activation=activation))model.add(BatchNormalization())model.add(MaxPooling2D(pool_size=2))model.add(Dropout(0.2))model.add(GlobalAveragePooling2D())#Fullyconnectedfinallayermodel.add(Dense(28,activation=\’softmax\’))#Compilemodelmodel.compile(loss=\’categorical_crossentropy\’,metrics=[\’accuracy\’],optimizer=optimizer)returnmodel 「模型结构」 第一隐藏层是卷积层。该层有16个特征图，大小为3×3和一个激活函数，它是relu。这是输入层，需要具有上述结构的图像。 第二层是批量标准化层，它解决了特征分布在训练和测试数据中的变化，BN层添加在激活函数前，对输入激活函数的输入进行归一化。这样解决了输入数据发生偏移和增大的影响。 第三层是MaxPooling层。最大池层用于对输入进行下采样，使模型能够对特征进行假设，从而减少过拟合。它还减少了参数的学习次数，减少了训练时间。 下一层是使用dropout的正则化层。它被配置为随机排除层中20%的神经元，以减少过度拟合。 另一个隐藏层包含32个要素，大小为3×3和relu激活功能，从图像中捕捉更多特征。 其他隐藏层包含64和128个要素，大小为3×3和一个relu激活功能， 重复三次卷积层、MaxPooling、批处理规范化、正则化和* GlobalAveragePooling2D层。 最后一层是具有(输出类数)的输出层，它使用softmax激活函数，因为我们有多个类。每个神经元将给出该类的概率。 使用分类交叉熵作为损失函数，因为它是一个多类分类问题。使用精确度作为衡量标准来提高神经网络的性能。 model=create_model(optimizer=\’Adam\’,kernel_initializer=\’uniform\’,activation=\’relu\’)model.summary()

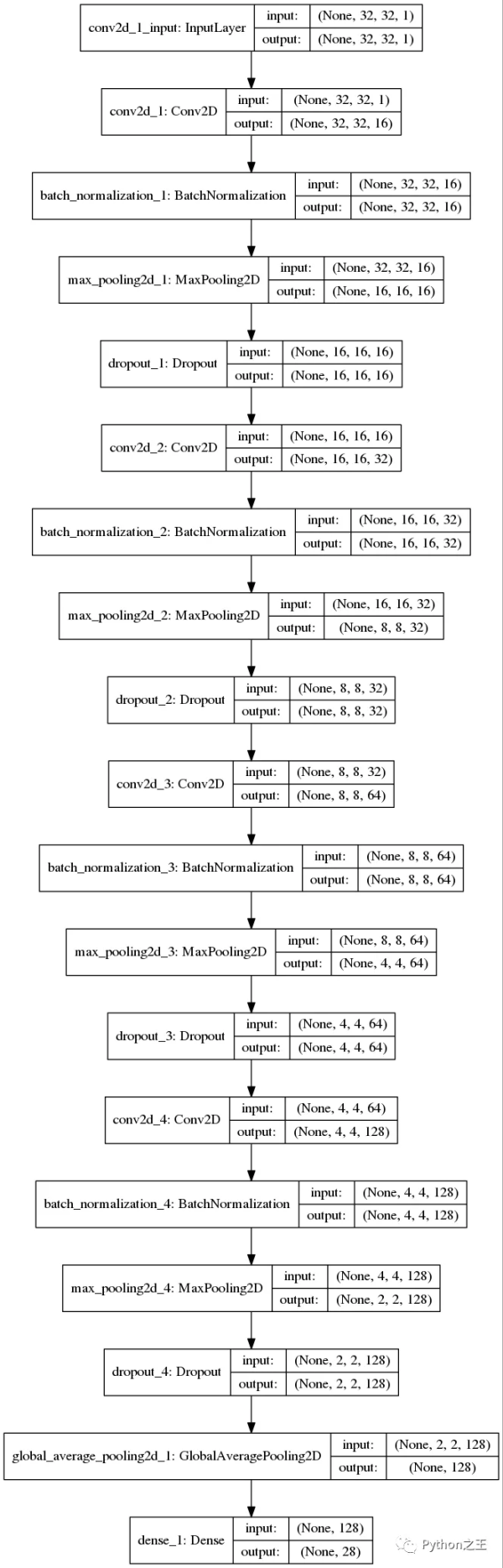

「Keras支持在Keras.utils.vis_utils模块中绘制模型，该模块提供了使用graphviz绘制Keras模型的实用函数」
importpydotfromkeras.utilsimportplot_modelplot_model(model,to_file=\”model.png\”,show_shapes=True)fromIPython.displayimportImageasIPythonImagedisplay(IPythonImage(\’model.png\’))
训练模型，使用batch_size=20来训练模型，对模型进行15个epochs阶段的训练。
fromkeras.callbacksimportModelCheckpoint#使用检查点来保存稍后使用的模型权重。checkpointer=ModelCheckpoint(filepath=\’weights.hdf5\’,verbose=1,save_best_only=True)history=model.fit(training_letters_images_scaled,training_letters_labels_encoded,validation_data=(testing_letters_images_scaled,testing_letters_labels_encoded),epochs=15,batch_size=20,verbose=1,callbacks=[checkpointer])

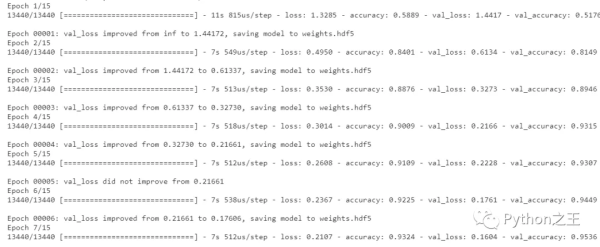

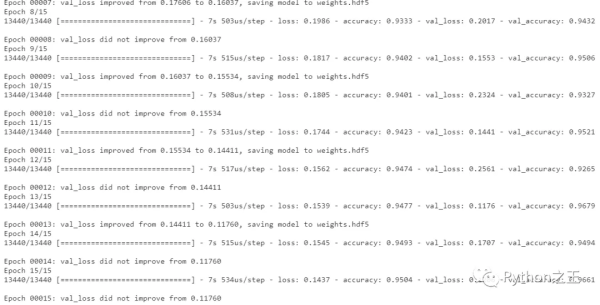

训练结果如下所示：
最后Epochs绘制损耗和精度曲线。
importmatplotlib.pyplotaspltdefplot_loss_accuracy(history):#Lossplt.figure(figsize=[8,6])plt.plot(history.history[\’loss\’],\’r\’,linewidth=3.0)plt.plot(history.history[\’val_loss\’],\’b\’,linewidth=3.0)plt.legend([\’Trainingloss\’,\’ValidationLoss\’],fontsize=18)plt.xlabel(\’Epochs\’,fontsize=16)plt.ylabel(\’Loss\’,fontsize=16)plt.title(\’LossCurves\’,fontsize=16)#Accuracyplt.figure(figsize=[8,6])plt.plot(history.history[\’accuracy\’],\’r\’,linewidth=3.0)plt.plot(history.history[\’val_accuracy\’],\’b\’,linewidth=3.0)plt.legend([\’TrainingAccuracy\’,\’ValidationAccuracy\’],fontsize=18)plt.xlabel(\’Epochs\’,fontsize=16)plt.ylabel(\’Accuracy\’,fontsize=16)plt.title(\’AccuracyCurves\’,fontsize=16)plot_loss_accuracy(history)
「加载具有最佳验证损失的模型」 #加载具有最佳验证损失的模型model.load_weights(\’weights.hdf5\’)metrics=model.evaluate(testing_letters_images_scaled,testing_letters_labels_encoded,verbose=1)print(\”TestAccuracy:{}\”.format(metrics[1]))print(\”TestLoss:{}\”.format(metrics[0]))
输出如下：
3360/3360[==============================]-0s87us/stepTestAccuracy:0.9678571224212646TestLoss:0.11759862171020359
打印混淆矩阵。
fromsklearn.metricsimportclassification_reportdefget_predicted_classes(model,data,labels=None):image_predictions=model.predict(data)predicted_classes=np.argmax(image_predictions,axis=1)true_classes=np.argmax(labels,axis=1)returnpredicted_classes,true_classes,image_predictionsdefget_classification_report(y_true,y_pred):print(classification_report(y_true,y_pred))y_pred,y_true,image_predictions=get_predicted_classes(model,testing_letters_images_scaled,testing_letters_labels_encoded)get_classification_report(y_true,y_pred)
输出如下：
precisionrecallf1-scoresupport01.000.980.9912011.000.980.9912020.800.980.8812030.980.880.9312040.990.970.9812050.920.990.9612060.940.970.9512070.940.950.9512080.960.880.9212090.901.000.94120100.940.900.92120110.981.000.99120120.990.980.99120130.960.970.97120141.000.930.97120150.940.990.97120161.000.930.96120170.970.970.97120181.000.930.96120190.920.950.93120200.970.930.94120210.990.960.97120220.990.980.99120230.980.990.99120240.950.880.91120250.940.980.96120260.950.970.96120270.980.990.99120accuracy0.963360macroavg0.960.960.963360ghtedavg0.960.960.963360
最后绘制随机几个相关预测的图片
indices=np.random.randint(0,testing_letters_labels.shape[0],size=49)y_pred=np.argmax(model.predict(training_letters_images_scaled),axis=1)fori,idxinenumerate(indices):plt.subplot(7,7,i+1)image_array=training_letters_images_scaled[idx][:,:,0]image_array=np.flip(image_array,0)image_array=rotate(image_array,-90)plt.imshow(image_array,cmap=\’gray\’)plt.title(\”Pred:{}-Label:{}\”.format(y_pred[idx],(training_letters_labels[idx]-1)))plt.xticks([])plt.yticks([])plt.show()
